光柵單色儀選型及應用指南——從寬譜光源中“提取”純凈單色光
選型及應用指南：光柵單色儀——從寬譜光源中“提取”純凈單色光
產品本質：波長選擇器，而非只是光譜儀
許多用戶第 一 次接觸單色儀時，容易將其等同于“光譜儀”（分析光中含有哪些波長）。實際上，BRM-650X的關鍵功能是反向操作：它能從一束寬譜光（如氙燈、鹵鎢燈）中，精確地“切”出您需要的那一個波長的光。
因此，它的兩大角色是：
■ 角色A（輸出端應用）： 作為可調諧單色光源——“我需要特定波長的純凈光來做實驗”（如標定探測器、光化學激發）。
■ 角色B（輸入端應用）： 作為光譜接收器——“我需要分析樣品發出的光含有哪些波長”（如測量熒光、LED光譜）。
關鍵概念：閃耀波長——決定您“夠不夠亮”的關鍵參數
什么是閃耀波長？

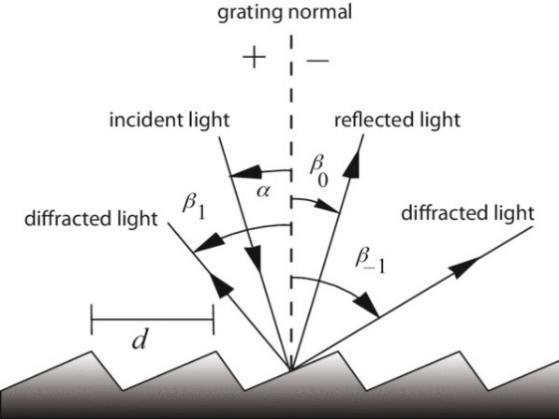

光柵單色儀的關鍵部件是衍射光柵。光柵的刻槽面與光柵平面之間有一個夾角，稱為“閃耀角”。這個角度決定了光柵在哪個波長附近衍射效率至佳（通常可達60-80%），這個波長就是閃耀波長。
為什么閃耀波長如此重要？
在閃耀波長附近，單色儀輸出的光至佳；偏離閃耀波長越遠，輸出光強衰減越明顯。例如，一塊閃耀波長為500nm的光柵，在500nm處輸出效率至佳，但在300nm或800nm處效率可能降至20%甚至更低。
通俗理解：光柵就像一個“偏心的反射鏡”，它在某個特定波長上“賣力地工作”。如果您需要的波長恰好是閃耀波長，那么您將獲得至佳的光；如果需要遠離閃耀波長的光，輸出可能很弱甚至無法使用。

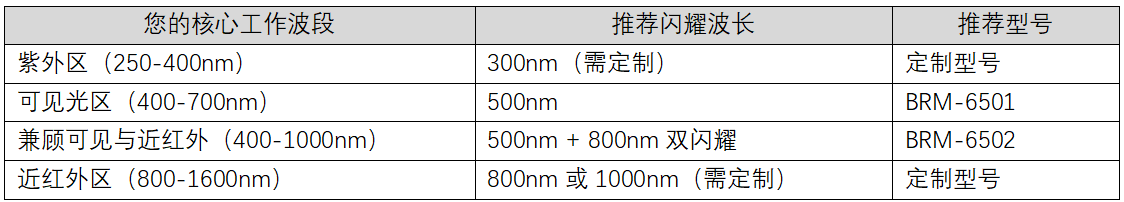

如何選擇閃耀波長？
選型黃金法則：讓您常用或重要的波長，盡可能接近光柵的閃耀波長。

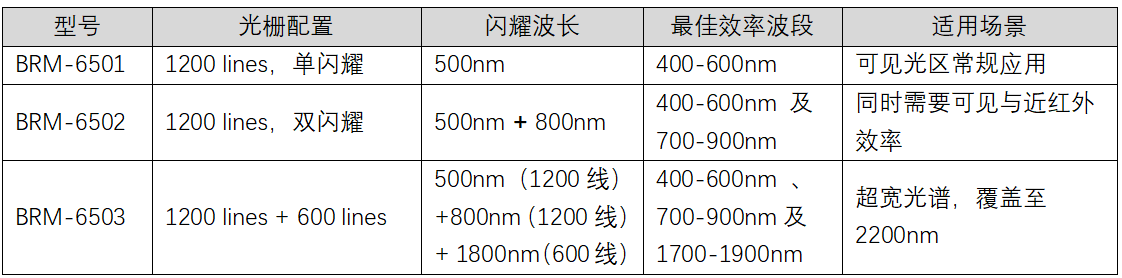

BRM-650X的閃耀波長配置：
關鍵提示：如果您的工作波長集中在某個特定波段, 建議與我們溝通定制對應閃耀波長的光柵，以獲得理想輸出需求的光強。

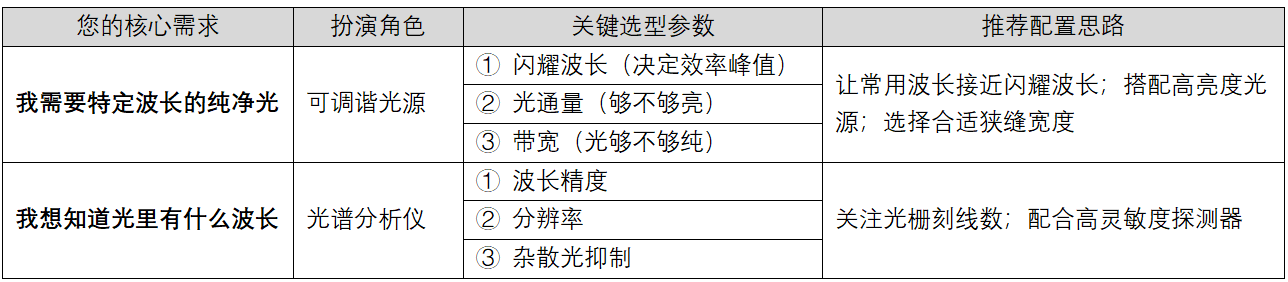

如何根據您的“角色”進行選型？

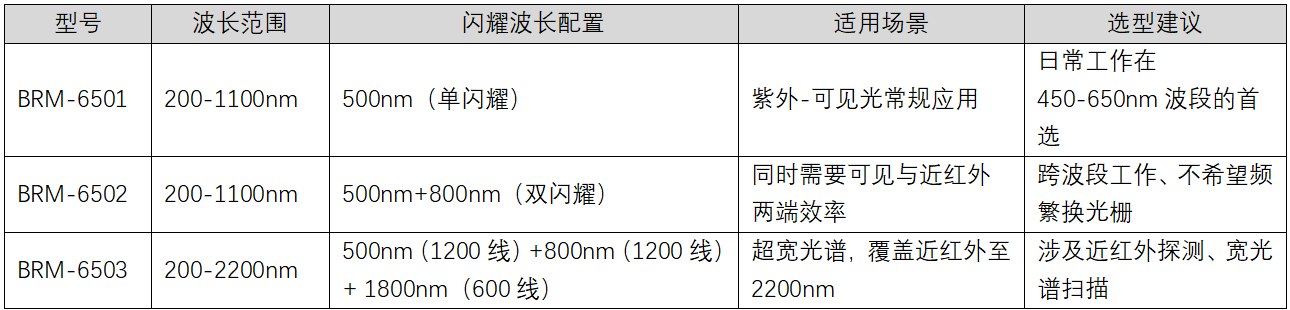

三款標準型號如何選？
選型速答：
■ 只需要獲得可見光區（如532nm、633nm）→ BRM-6501即可
■ 需同時獲得可見和近紅外（如從500nm掃描到1000nm）→ BRM-6502的雙閃耀設計可保證兩端效率
■ 需覆蓋至2200nm（如光電探測器QE測試至近紅外）→ BRM-6503
■ 希望獲得的工作波長在紫外區（300-400nm）或遠紅外匯集區（如1064nm）→ 建議定制對應閃耀波長的光柵
典型應用場景
場景一：光電探測器量子效率（QE）標定（光源角色）
操作： 單色儀依次輸出不同波長的單色光照射待測探測器。
目標： 測量探測器在各波長下的響應度。
選型要點： 讓待測波長范圍盡量覆蓋光柵的高效區。如需測量400-1100nm寬波段，建議選擇BRM-6502（雙閃耀）或定制多光柵配置。
場景二：光化學/光生物特定波段輻照（光源角色）
操作： 從寬譜光源中提取出313nm（UVB）或365nm（UVA）的窄帶光。
目標： 排除其它波長干擾，研究單一波長光對樣品的影響。
選型要點： 對于365nm工作，標準500nm閃耀光柵在此處效率較低，建議定制300-400nm閃耀波長的光柵以獲得足夠輻照度。
一句話總結
選單色儀，先選閃耀波長。 讓您常用的工作波長盡可能接近光柵的閃耀波長，才能實現理想的輸出光。BRM-650X提供標準500nm/800nm/1000nm閃耀波長配置，如有特殊需求，定制閃耀波長是實現理想性能的關鍵。
了解更多
歡迎訪問官網或聯系技術支持，獲取詳細資料與技術對接。
