TVS管怎么選？從參數到場景的實戰指南
TVS管（瞬態電壓抑制二極管）的選型是硬件工程師的基本功之一。但實際項目中，很多工程師對TVS的參數理解停留在「VRWM夠大就行」的階段，導致選型不當，整機浪涌測試反復不過。
本文用**簡潔的方式，講清楚TVS選型中**關鍵的幾個參數和常見場景的推薦方案，配合ASIM（阿賽姆）的實際產品型號說明。
一、TVS管和ESD管有什么區別？這是工程師**常問的問題之一。兩者都是保護器件，但應對的威脅不同：
簡單記憶：ESD管保護信號線，TVS管保護電源線和總線。在實際設計中，兩者經常配合使用——信號線用ESD管，電源線用TVS管，形成完整的「前端保護」。
ASIM同時提供ESD和TVS兩大產品線，方便工程師在一家供應商內完成選型。
二、TVS選型的四個關鍵參數參數1：VRWM（反向工作電壓）TVS管在正常工作狀態下能承受的最大反向電壓。選型原則：VRWM必須大于電路的比較大正常工作電壓，包括電源紋波和波動的峰值。
選型公式：VRWM ≥ Vmax_工作電壓 × 1.1
示例：
12V車載電源（紋波可達14.4V）→ VRWM ≥ 14.4V × 1.1 = 15.8V → 選 VRWM=15V TVS
24V工業電源（紋波可達28V） → VRWM ≥ 28V × 1.1 = 30.8V → 選 VRWM=30V TVS參數2：VC（鉗位電壓）在規定的峰值脈沖電流下，TVS兩端呈現的最大電壓。VC決定了后端電路實際承受的最大電壓應力。
驗證公式：VC(max) < 后端器件比較大耐受電壓
示例：
電源管理IC比較大耐受電壓36V → VC(max) < 36V
ASIM SM8S 26V的VC(max) = 42V @IPP → 適配
ASIM SM8S 36V的VC(max) = 58V @IPP → 適配48V系統參數3：IPP（峰值脈沖電流）TVS在8/20μs或10/1000μs脈沖下能承受的最大電流。IPP越大，TVS承受浪涌能量的能力越強。

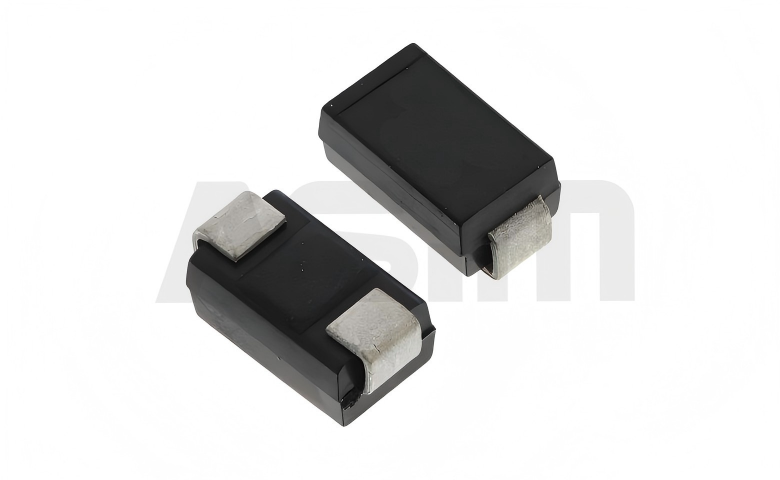

不同封裝的典型IPP能力：
SOD-323 → 約200～400W（8/20μs）
SMA → 約400W
SMB → 約600W
SMC → 約1500W
SM8S → 約6600W（車載**大功率）
DO-218AB → 約30kW（防雷級）參數4：單向 vs 雙向單向TVS：用于直流信號或單極性電源。正向導通就是普通二極管特性，反向才有TVS鉗位功能。
雙向TVS：用于交流信號或需要雙極性保護的場景（如CAN總線、RS-485總線）。正反兩個方向都有對稱的TVS鉗位特性。
選型口訣：
直流電源保護 → 單向TVS
交流信號/差分總線 → 雙向TVS
不確定極性的接口 → 雙向TVS（更安全）
三、六大常見場景選型推薦
場景1：12V車載電源總線保護
車載12V系統的正常電壓波動范圍是9V～16V，但拋負載脈沖（ISO 7637-2 5a/5b）瞬態可達+100V/-300V。需要用SM8S封裝的大功率TVS來應對。
推薦：ASIM SM8S 26V（單向）
VRWM=26V，覆蓋12V系統比較大紋波
IPP能力：6600W（10/1000μs）
通過ISO 7637-2 5a/5b驗證
已量產車型：長安深藍S07、吉利帝豪、紅旗H9
場景2：24V車載電源總線保護
推薦：ASIM SM8S 33V 或 SM8S 36V（單向）
覆蓋24V系統比較大紋波（28V～32V）
已量產車型：豐田Toyota Hilux（SM8S 33V）
場景3：USB/HDMI高速接口
高速接口需要兼顧低容和浪涌防護。通常用低容ESD管做一級保護，TVS管做二級保護（如果需要更高浪涌等級）。
推薦組合：
一級保護：ASIM ESD5E001TA（Cj=0.08pF，DFN0603）
二級保護（如有需要）：ASIM 5V TVS SOD-882（低容TVS）
場景4：工業RS-485總線
推薦：ASIM 12V 雙向TVS（SMA封裝）
雙向保護差分信號
IPP ≥ 400W
配合ASIM ESD12D003TA做信號線低容保護
場景5：LED照明驅動電源
推薦：ASIM 24V～36V單向TVS（SMA或SMB封裝）
成本優先，常規防護等級即可
SMA封裝適合緊湊型LED驅動板
場景6：光伏/儲能BMS高壓保護
推薦：ASIM 48V及以上TVS（SMC或大封裝）
高功率需求（≥1500W級）
關注高溫工況下的參數穩定性（-40℃～+125℃）
四、常見選型誤區
誤區1：TVS的IPP越大越好
IPP大意味著封裝大、成本高。實際選型應根據浪涌等級倒推所需IPP，留20%余量即可，沒必要用SMC的器件去保護一個只需SMA級別防護的場景。
誤區2：把ESD管當TVS用
ESD管的IPP通常只有幾安培，面對8/20μs波形的浪涌脈沖會立即損壞。如果接口同時有ESD和浪涌風險，必須ESD管和TVS管配合使用，不能只靠一種。
誤區3：忽略VC（鉗位電壓）
和ESD管一樣，TVS的鉗位電壓VC必須低于后端器件的比較大耐受電壓。VRWM選對了但VC過高，TVS「保護了」但后端器件仍然被浪涌打壞。
五、總結
TVS選型的**邏輯是四步：① 確定VRWM（留10%余量）→ ② 驗證VC（低于后端耐受電壓）→ ③ 選擇IPP（匹配浪涌等級）→ ④ 確定單向/雙向。
ASIM（阿賽姆）的TVS產品線覆蓋SOD-323到SM8S全系列封裝，電壓從3.3V到600V，已在7款量產車型上完成驗證。對于需要同時解決ESD和TVS防護的項目，ASIM的雙線產品布局可以簡化供應鏈管理。
