松下小型激光位移傳感器 HL-G1系列——好用易選

前言

在自動化的產線改造、非標設備定制、精密零部件質檢的場景里，常會碰到傳感器選型難題，就是設備安裝空間局促，放不下分體式傳感套件、或是不同批次設備混用NPN/PNP信號導致備貨繁雜、調試時反復拆裝設備查看測量數據；還有多臺傳感組網采集數據，需要額外搭配中轉控制器；松下HL-G1系列小型激光位移傳感器從機身結構、接線邏輯、調試方式、數據交互四個方向做了落地優化；近些年在3C電子、精密五金、食品加工、新能源小件檢測等行業中慢慢普及開來。上海育展從松下HL-G1系列的產品實用亮點、全系列規格拆解、分行業落地場景、采購選型等四個板塊，特地把這款傳感器的實際使用價值梳理清楚，方便您采購做預算選型、還有工程師現場落地的調試。

一、HL-G1系列產品實用亮點，從現場使用角度聊優勢

1. 機身小巧集成化，狹小安裝場景友好

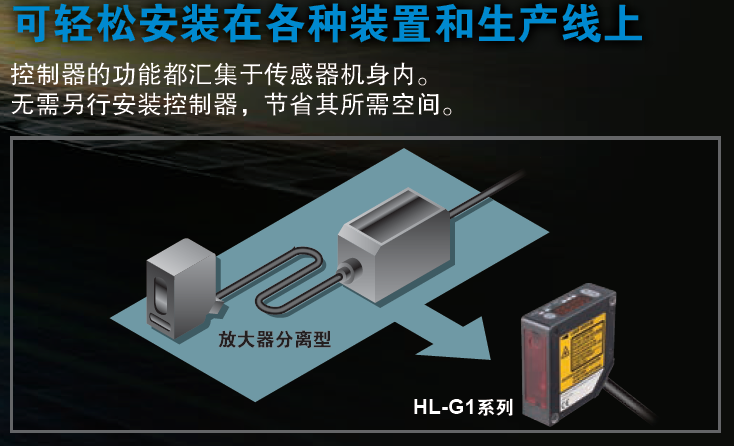

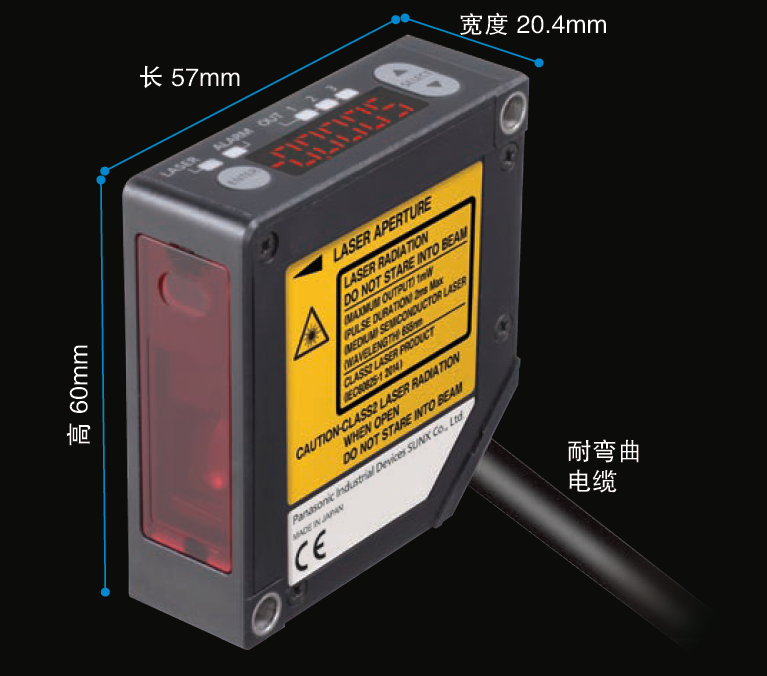

不少自動化設備內部留給傳感器的安裝位置只有幾厘米空隙，機器人末端執行器、工裝滑塊、微型夾具這類活動部件更是對傳感器自重、體積有著硬性的約束；HL-G1整機尺寸固定為寬20.4mm、縱深57mm、高度60mm，整機不含線纜重量大約70g，樹脂材質外殼輕便，不管卡在設備夾縫，還是固定在機械臂移動端都不會給工裝帶來額外負重包袱；該系列把控制電路、數據顯示模塊全部收納在傳感機頭內部；整機一體化的設計，到貨后，只需要接入供電和輸出線路就能投入使用，省去控制器采購、柜體開孔、二次布線的成本，新項目落地能縮短設備裝配周期。

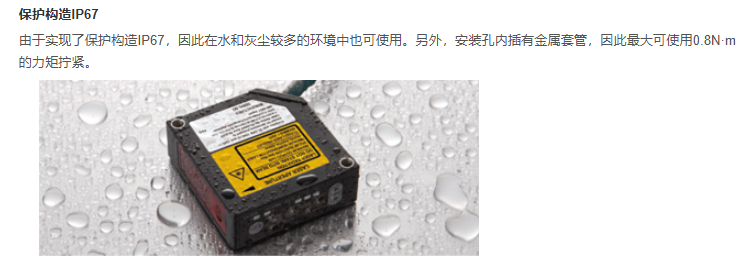

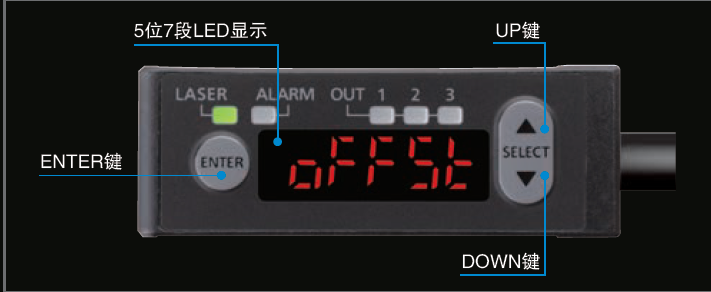

 機身正面自帶5位7段紅色LED數碼顯示屏，搭配UP、DOWN、ENTER三顆實體按鍵，現場調試不用接電腦、不用外接顯示器，技術員站在設備旁，一邊盯著屏幕實時跳動的測量數值，一邊通過三顆按鍵修改取樣周期、判定閾值、輸出模式等參數。以往調試同類產品，需要攜帶筆記本電腦、轉接線纜跑到設備控制柜旁接線調試，這款產品直接在傳感本體完成基礎設置，單臺設備調試耗時能縮減不少，產線的批量整改時，可以說是優勢更加明顯。外殼防護做到IP67等級，安裝孔內嵌金屬襯套，固定螺絲可以用0.8N·m標準扭矩鎖緊，生產車間有切削液飛濺、粉塵堆積、水汽凝結的工況下，機身內部元件不容易受環境侵擾，食品加工、濕式機加工車間不用額外加裝防水防塵保護罩，降低后期輔材投入成本。

2. 接線兼容雙極性輸出，降低備品庫存壓力

行業里不同品牌PLC、中間繼電器有的適配NPN信號，有的采用PNP接線邏輯，以往項目采購傳感器時，要分開采購兩種輸出類型貨品，項目變更、設備改造很容易出現型號錯采、備品積壓的情況。松下HL-G1單臺產品支持NPN、PNP兩種輸出模式切換，機身預留NP切換接線端子，把對應端子接0V電源即切換NPN輸出，接24V供電端就變為PNP輸出，依靠接線改動完成極性切換，不用更換硬件本體。此外，采購端不用針對兩種信號規格分開備貨，同一款傳感器可以適配車間里新舊不同的控制系統，后期設備維保、備件替換時，庫房不用囤積多款不同型號貨品，壓縮備品倉儲占用和資金沉淀。機身一共引出三路開關量輸出（OUT1/OUT2/OUT3），三路輸出可以自定義功能，既能設置HI/GO/LOW三段尺寸判定輸出，分別對應產品超上限尺寸、合格尺寸、低于下限尺寸三種狀態，也能修改成故障報警輸出，碰到激光受光異常、被測物超出量程時觸發報警信號，方便上位系統快速捕捉異常工況。除三路開關量，HL-G1額外搭載兩路模擬量輸出，一路電壓輸出、一路電流輸出。電壓輸出常態區間0~10.5V，出現測量故障報警時輸出跳至11V，輸出阻抗100Ω；電流輸出正常范圍3.2mA~20.8mA，報警狀態輸出21.6mA，電流輸出負載阻抗控制在300Ω以內就能穩定運行。兩種模擬輸出并行配置，一部分設備用PLC電壓采集模塊、一部分用電流采集模塊，單臺傳感器就能兼容兩種采集方案，不用分開選型采購，適配老設備技改項目的混搭控制系統。機身還預留多路輔助輸入端子，可外接信號實現調零開關啟停、激光光源通斷控制、設備復位、參數教導、四組內部參數組切換、參數保存六大附加功能。

3. 雙版本機型劃分，按需搭配單機/多機組網方案

全系列產品分為標準型（后綴A-C5/RA-C5）和高功能型（后綴S-J/RS-J）兩個大類，兩種機型基礎測量參數完全一致，區別集中在通信拓展能力上，采購可以根據是否需要組網數據采集來選型號，避免功能過剩造成成本浪費。標準機型主打單機可以自主的使用，無串行通信接口，依靠開關量+模擬量完成數據傳輸，適合單點位的獨自檢測、無需集中采集測量數據的工況，比如單臺設備單點高度檢測、零件有無判定，采購成本更友好。

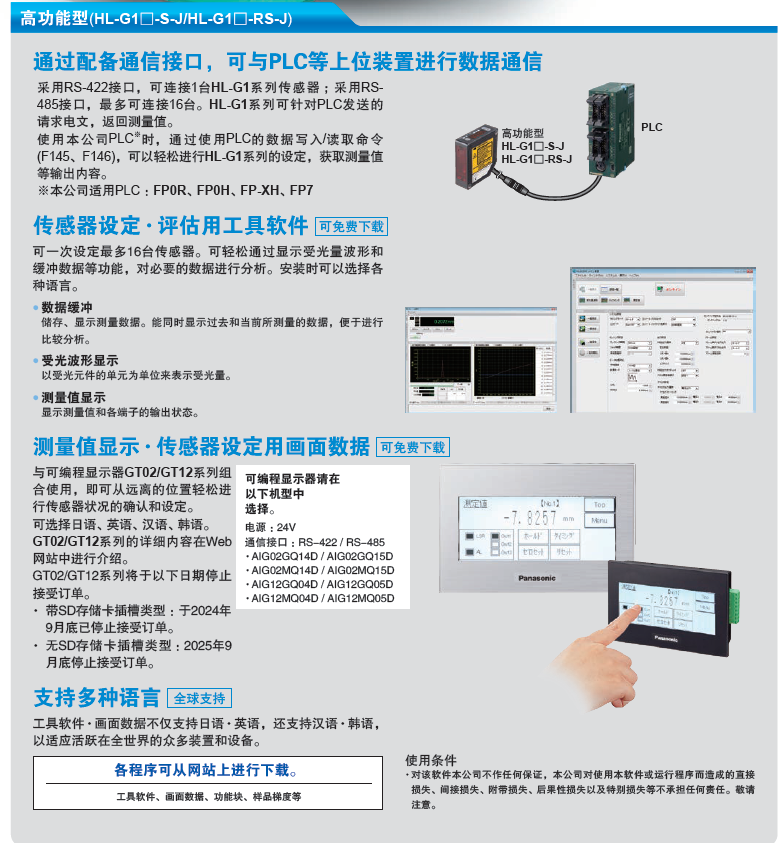

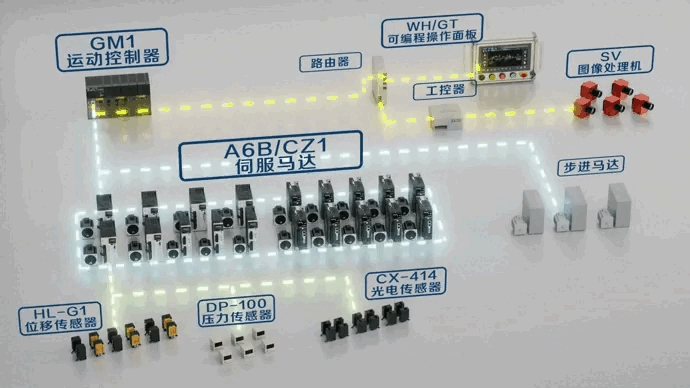

高功能機型在標準版基礎上新增RS422/RS485復用通信接口，RS422模式實現1對1和上位PLC、HMI觸摸屏通信，RS485總線模式一條線路至多串聯16臺同系列傳感器，統一對接一套上位控制系統，多條產線集中監測、多測點同步采集數據的場景，可以優先選用高功能機型。還有，松下也配套了不收費的HL-G1SMI調試軟件，軟件支持中文、英文、日語、韓語四種界面語言，Windows10/11系統（32/64位）都能安裝運行。高功能機型還能外接AIG02、AIG12系列HMI人機面板，遠距離在控制柜端查看傳感器實時測量數值、修改內部參數，機器人工作站、密閉產線腔體內部不方便近距離操作傳感器的場景，遠程面板操作能減少設備停機開蓋頻次。

4. 激光光源分等級，適配鏡面/漫反射兩類被測面

全系列細分擴散反射型、正反射型兩大光學結構，兩種機型激光參數不一樣，擴散反射型激光為IEC二級光源，至大的輸出功率1mW，波長655nm紅色激光；正反射型是一級安全激光，極大的功率0.39mW，對反光鏡面類工件測量穩定性更好，同時激光安全等級更高，人員近距離作業不用額外做強光防護措施。

擴散反射型適配塑膠、陶瓷、食品、粗糙金屬面這類漫反射材質，光線照射在工件表面發生漫反射后被CMOS圖像傳感器接收；正反射型針對鏡面鋁、拋光金屬、晶圓鍍膜面、磁盤基板等高反光工件，依靠鏡面反射光路接收光線，兩種光學分類從光路源頭規避被測材質反光異常帶來的測量偏差，不用額外加裝遮光輔件改善測量效果。

二、全系列細分型號與規格參數拆解，方便快速選型

HL-G1按照測量基準距離分成5檔擴散反射型號、3檔正反射型號，每一檔都分標準型、高功能型，下面分品類羅列實測基準距離、量程、光斑尺寸、分辨率等常用參數，采購和工程師對照被測工件安裝距離、尺寸公差挑選型號。

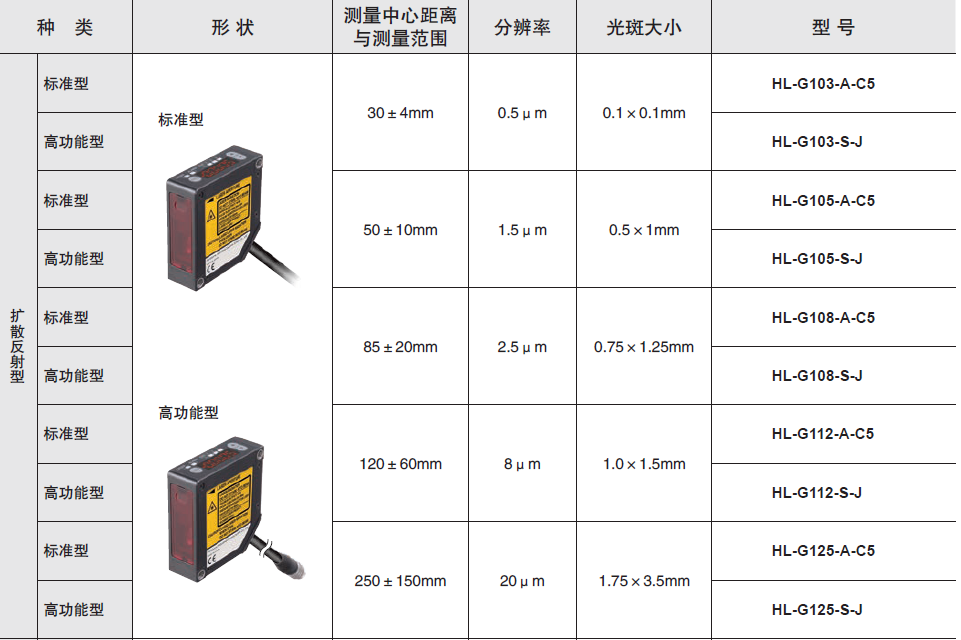

（一）擴散反射型（型號后綴：A-C5標準型/S-J高功能型）

1. HL-G103系列：測量中心基準距離30mm，有效測量量程±4mm，分辨率0.5μm，基準距離處激光光斑0.1mm×0.1mm，全量程直線性±0.1%F.S.，適合小行程微位移檢測，常用在點膠噴嘴高度管控、小型零部件插入深度測量，被測物距離傳感器26~34mm區間都能穩定采集數據。

2. HL-G105系列：基準測距50mm，量程±10mm，分辨率1.5μm，光斑0.5mm×1.0mm，直線性同樣±0.1%F.S.，適配鋁輪轂溝槽深淺檢測、PCB電路板翹曲變形量測量、休閑食品分裝計數，測量區間40~60mm。

3. HL-G108系列：基準85mm，量程±20mm，分辨率2.5μm，光斑0.75mm×1.25mm，±0.1%F.S.直線誤差，多用于板材厚度檢測、中空管材定位管控、O型橡膠密封圈有無檢測，可用測距65~105mm。

4. HL-G112系列：基準120mm，量程±60mm，分辨率8μm，光斑1.0mm×1.5mm，直線性±0.1%F.S.，測量范圍60~180mm，膠帶厚度在線篩查、風扇葉片旋轉狀態檢測是主流落地場景。

5. HL-G125系列：基準250mm，量程±150mm，分辨率20μm，光斑1.75mm×3.5mm，直線性±0.3%F.S.，可用測距100~400mm，適合金屬薄板下垂形變測量、大件板材平整度抽檢，被測工件和傳感器安裝距離偏大的工況優先選這款。

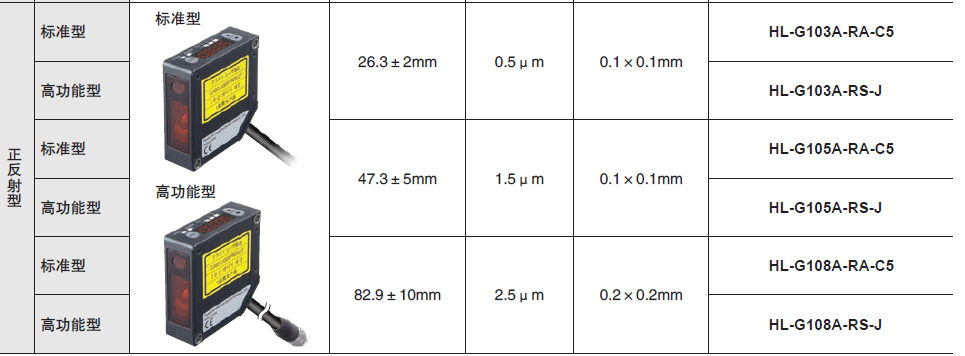

（二）正反射型（型號后綴RA-C5標準型/RS-J高功能型）

1. HL-G103A系列：基準測距26.3mm，量程±2mm，分辨率0.5μm，光斑0.1×0.1mm，直線誤差±0.2%F.S.，測量區間24.3~28.3mm，HDD硬盤盤面翹曲晃動檢測、微型鏡面零件平面度檢測高頻使用。

2. HL-G105A系列：基準47.3mm，有效量程±5mm，分辨率1.5μm，光斑0.1×0.1mm，±0.2%F.S.直線性，可用測距42.3~52.3mm，半導體晶圓定位管控、拋光小零件高度篩選。

3. HL-G108A系列：基準82.9mm，量程±10mm，分辨率2.5μm，光斑0.2×0.2mm，±0.2%F.S.，測量區間72.9~92.9mm，電機金屬轉軸偏心量在線檢測、鍍鉻軸外徑跳動測量。

（三）通用電氣與環境參數

整機供電統一24V直流電源，電壓允許上下浮動10%，電源含0.5V峰峰值以內脈動電壓不影響設備運行，整機工作耗電維持在100mA以內，車間多傳感器集中供電不用刻意加大開關電源功率。工作環境溫度區間-10℃~45℃，不能在結霜、凝露環境長期使用，倉儲存放溫度-20~60℃；環境濕度35%~85%RH無凝露，白熾燈環境光照3000lx以內測量數據不受明顯干擾。電氣耐壓滿足AC1000V一分鐘絕緣測試，全端子和外殼絕緣電阻大于20MΩ，X/Y/Z三軸，經過10~55Hz、雙振幅1.5mm振動測試，50G沖擊三次耐受測試，工業產線震動環境可以長期穩定運行。

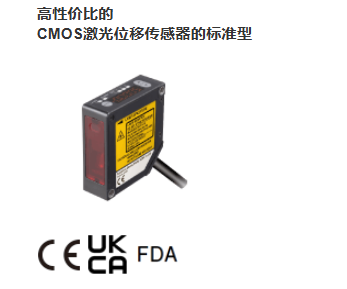

全系列產品通過CE、UKCA、FDA、RoHS多項合規認證，出口外貿設備配套這款傳感器不用額外做產品合規整改，設備廠做出口機型配套選型時可以省去元器件認證成本。

三、分行業落地應用場景，結合現場案例的選型邏輯

1. 3C電子&半導體行業

這個行業零部件尺寸微小、精度管控嚴苛，工位安裝空間普遍狹小，是HL-G1使用占比極高的領域。正反射HL-G103A常用在硬盤生產工序，檢測硬盤金屬盤面的平面晃動量，盤面屬于高反光鏡面材質，正反射光路可以避開漫反射帶來的雜光干擾，傳感器裝在流水線側邊，實時采集盤面形變數據，超標產品由后端氣缸剔除。

HL-G105A正反射機型多用于半導體封裝車間晶圓定位，晶圓鍍膜面反光率高，利用正反射測量晶圓上下偏移量，配合機械手完成自動對位擺盤，產線在換型時通過傳感器內部四組參數存儲，一鍵切換不同規格晶圓測量參數，提升半導體的產線換線效率。

 擴散反射HL-G103搭配自動化的點膠設備，監測點膠噴嘴離地高度，噴嘴磨損、工裝移位會導致高度變化，傳感器實時數值變化反饋給伺服電機，自動微調噴嘴高度，保證膠水涂抹厚度均勻；HL-G105用于PCB基板翹曲檢測，電路板回流焊后容易出現板面變形，傳感器在線掃描板面高度，區分翹曲超差不良板，自動分流至返工工位。

2. 精密五金&機械加工行業

汽車零配件、軸類加工、沖壓小件生產線大量用到HL-G1系列。HL-G108A正反射機型落地在電機軸加工線，檢測金屬轉軸高速旋轉，拋光軸面反光強，正反射光路可以準確的捕捉軸表面位移變化，區分偏心超標的不良軸件；HL-G108擴散反射用來檢測O型橡膠密封圈裝配有沒有漏裝，密封圈和金屬基座存在高度差，傳感器通過高度數值判定零件有無缺失，杜絕漏裝產品流向下道工序。HL-G112擴散反射常用來檢測鋁制輪轂溝槽深度，輪轂沖壓成型后溝槽深淺不一，傳感器固定在流水線側邊，在線掃描溝槽高度，超差輪轂自動分揀；HL-G125針對大型沖壓薄板，檢測板材受自重下垂變形量，板材輸送過程中懸空放置，傳感器遠距離采集形變數值，管控板材平整度。

3. 食品&日化分裝生產線

休閑零食、膏體日化灌裝工序選用HL-G105擴散反射居多，一方面用來計數：袋裝食品經過檢測點位，袋裝高度變化觸發傳感器開關信號，統計產品數量，替代傳統接觸式光電計數，避免硬物磕碰破損包裝袋；另一方面管控膏體灌裝高度，化妝品軟管灌裝后，液面高度決定灌裝量，傳感器非接觸式檢測軟管內膏體高度，灌裝不足、灌裝溢出的產品自動剔除。部分醬料灌裝噴嘴高度管控選用HL-G103，噴嘴距離瓶底距離直接影響醬料出料量，傳感器實時監測噴嘴高度，工裝移位后伺服快速補償高度，穩定灌裝表現，食品車間水汽、粉塵偏大，IP67防護可以適配潮濕生產環境，不用額外防護。

4. 新能源小件制造

鋰電池極片、絕緣墊片、塑膠殼體檢測慢慢普及HL-G1，HL-G112擴散反射用來檢測鋰電池膠帶厚度，極片外包絕緣膠帶厚薄不均會影響電池絕緣性能，傳感器在線的非接觸測厚，快速篩選厚度異常膠帶；小型塑膠電池殼體的平整度檢測選用HL-G108，殼體注塑后局部凹陷凸起，高度差值觸發傳感器三路開關量輸出，區分良品與不良品。

5. 機器人與非標自動化設備

因為整機輕量化、體積小巧，松下HL-G1系列傳感器可以大量搭載在機械臂末端執行器上，協作機器人小件抓取工位，傳感器裝在夾爪側邊，抓取前檢測工件離地高度，微調夾爪下降行程，避免夾爪磕碰工件；多軸滑臺工裝上面，而多款高功能HL-G1通過RS485組網，16臺的傳感器共用一條通訊線對接PLC，同步采集多點位位移數據，相比單臺自行的布線，節省70%左右布線耗材和人工工時。

6. 橡塑與卷材加工行業

橡膠卷材、塑料薄膜生產線，HL-G125遠距離機型用來監測卷材輸送時下垂量，卷材收放卷張力變化會帶來下垂形變，傳感器數值聯動收卷電機，自動調整收卷轉速，保持卷材張力穩定；小型O型圈、橡膠墊片生產用HL-G108，在線檢測墊片厚度，硫化成型厚度超差的橡膠件自動分流，替代人工抽檢，提升質檢效率。

四、采購與現場選型實用提醒，減少選型踩坑

1. 反射類型怎么選：看被測工件表面反光

被測件是拋光金屬、鏡面鋁、晶圓、鍍膜玻璃等高反光材質，優先正反射（帶A后綴型號）；塑膠、陶瓷、原木、磨砂金屬、食品等粗糙漫反射表面，選用擴散反射（無A后綴），選錯反射類型容易出現激光亂反射、數值跳變頻繁，現場整改更換型號會耽誤項目進度。

2. 標準型/高功能型區分：看是否需要集中采集數據

單點獨自檢測、只用開關量+模擬量給到PLC，不需要多臺組網、電腦采集波形數據，選標準A-C5/RA-C5，采購成本更低；多條測點集中監測、16臺以內傳感器組網通訊、需要電腦存儲歷史測量數據、遠程HMI操控，選用S-J/RS-J高功能型，同時根據布線長度同步采購對應規格HL-G1CCJ延長線纜，高功能原配短線無法直接遠距離走線。

3. 量程與安裝距離：基準中心距留足余量

選型時被測工件正常的位置盡量落在傳感器基準測距位置，被測件的至大、至小的位移不能貼著量程極限，要預留10%左右量程余量，比如HL-G103量程±4mm，工件實際位移控制在±3mm以內，避免工件偏移超出量程導致測量失效；現場設備工裝后續有微調空間，優先選大一檔量程型號，防止后期產線改型后，傳感器量程不足需要重新采購。

4. 環境適配細節：潮濕粉塵優先確認防護

食品車間、濕式機加工車間雖然HL-G1自身為IP67，但傳感器線纜接頭處盡量避開長期泡水位置，線纜要選用原廠的耐彎折線材；強光露天工位額外做簡易遮光擋板，避免環境強光直射受光面造成數值漂移；多臺擴散反射傳感器并排安裝時，按照原廠的間距要求錯開光斑，防止相鄰傳感器激光互相干擾、數據異常。

結語

從機身結構、接線設計、功能劃分再到落地場景，松下HL-G1系列靠著一體化集成、雙極性通用、雙版本靈活選型、光學分類適配多材質被測物的特點，適配中小量程精密位移檢測的絕大多數工業場景；對于采購人員來說，合理的區分標準版與高功能版可以優化采購預算、壓縮備品庫存；對于現場工程師，機身自帶顯示屏調試、多輸出的端口拓展、組網通訊能力降低了設備調試和后期技改難度。上海育展依托原廠貨源和大量落地項目經驗，后續可根據客戶實際工況、圖紙參數細化一對一選型方案，結合項目預算搭配傳感器+線纜+轉接配件整套采購清單，適配3C、自動化集成、五金加工等不同行業項目的落地需求。
