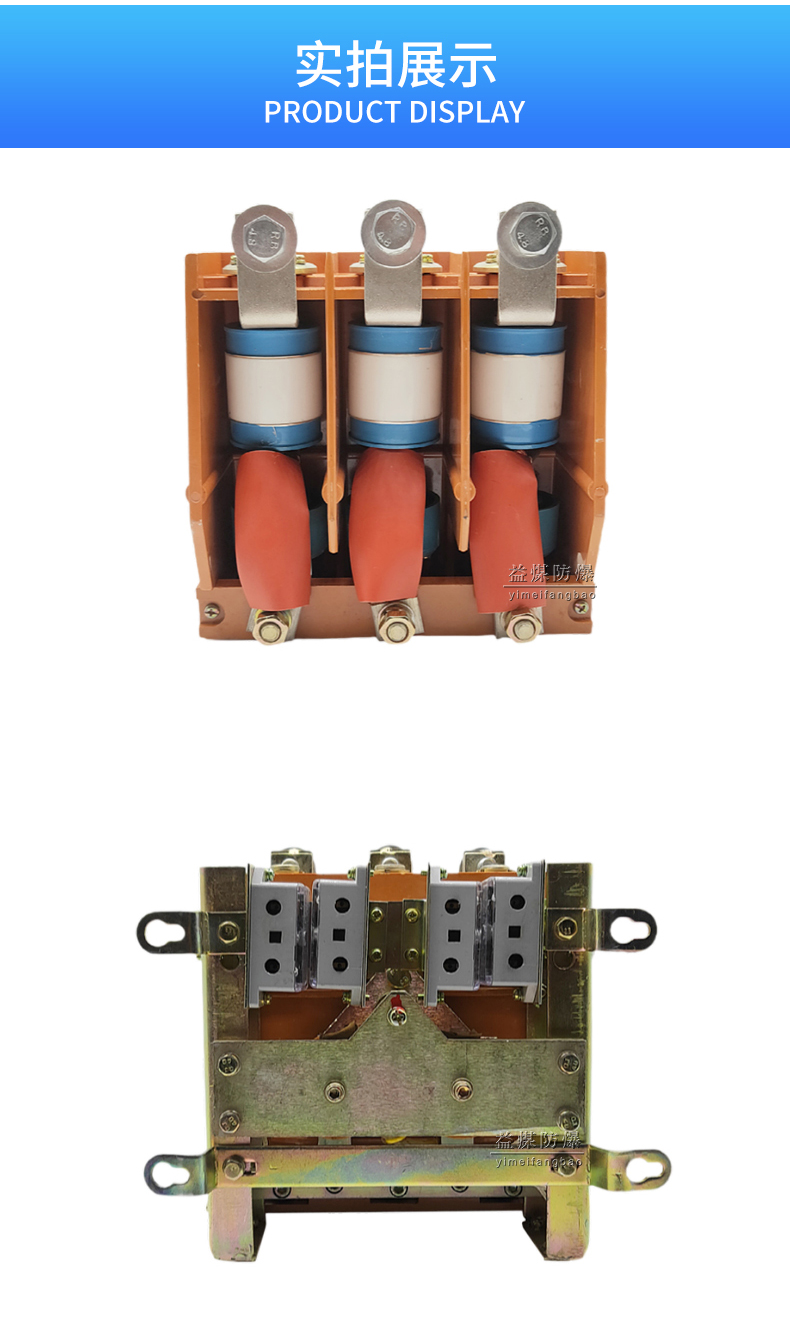

礦用真空防爆接觸器 CJZ-300/1140真空交流接觸器適用范圍：

　　使用于交流50HZ，主回路額定工作電壓到1140V，額定工作電流63-630A的電力網絡，供直接或遠距離接通和分斷主回路之用。因主觸頭在高空真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點。特別適宜于組成各種路燈控制器及工作于油田、化工等場合。

工作原理：

　　1、接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。

　　2、電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。

　　3、真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。

　　4、當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。

工作條件

　　1.海拔高度不超過2000米；

　　2.環境空氣溫度：-25～+40℃；

　　3.空氣相對濕度：環境空氣溫度為+25℃時不超過50%，在較低溫度下可以有較高的相對濕度。濕月份的4.平均恩度為+25℃時，月平均相對濕度為90%；

　　4.安裝面與垂直面的傾斜度不超過15°，安裝類別通常為第III類；

　　5.環境污染等級為3級；

　　6.振動不大于30米/秒的場。

主要參數：

　　■額定電壓（V）1140，660

　　■額定電流(A)-80、120、160、250、400、630

　　■機械壽命（萬次）300

　　■重量（KG）3.5—20

安裝條件：

　　1、周圍空氣溫度為：-5℃~+40℃，24h內其平均值不過+35℃。

　　2、海拔不過+2000m。

　　3、大氣條件：溫度為+40℃時，空氣的相對溫度不過50%，在較低的溫度下可以允許的有較高的 相對溫度，例如在20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施。

　　4、污染等級：為污染等級3。

　　5、安裝類別：安裝類別為Ⅲ。

　　6、安裝條件：水平和垂直方向安裝，安裝面與水平面或垂直面的傾斜度不大于±15°。

　　7、沖擊振動：產品應安裝和使用在無搖動、沖擊和振動的地方。
