第三章：前端設備安裝1、前端附屬設施的安裝規范設備安裝中應嚴格按設計中確定的設備種類、型號、接口類型等進行施工，發現不符時應暫停施工，及時向派單部門反映。檢查電源電壓，防止出現電壓不匹配導致設備損壞；確認設備工作環境是否符合產品說明書中對設備工作溫度、電源等環境要求（因東北冬季寒冷，前期設備選型應考慮設備耐候性的問題）；對照設備使用說明書加電測試，確認各種工作狀態指示燈正常。按象嶼整體網絡規劃的規范要求配置設備IP地址、視頻參數、攝像頭等配置參數，配置方法參考廠家產品說明書；外圈設備連接要求，參考對應設備產品說明書進行前端設備的通訊線、電源線的連接。室外設備箱必須能抗高溫、抗嚴寒、抗雷擊，并具有較強的撞擊力、防盜、溫控風扇等功能。主要考慮防雷，防塵，防高溫，防水防破壞等因素考慮維護的方便性，能放在設備箱或機房及監控室的盡量考慮安裝在機房及監控室，避免放在高處室外設備箱內要有散熱風扇，箱體要有空氣交換的窗洞，窗洞要考慮防塵、防雨，散熱量大的設備要盡量分層安裝；室外設備箱的安裝要有防塵裝置。設備箱要有分層隔板。室外設備箱的線纜進入孔處要有密封膠圈。設備在箱內安裝位置盡量要統一格式。寫字樓安防選時宇！高清廣角無死角，異常自動報警 + 應急聯動，安徽本地售后上門，辦公安全有保障。全椒智慧園區安防監控系統技術指導

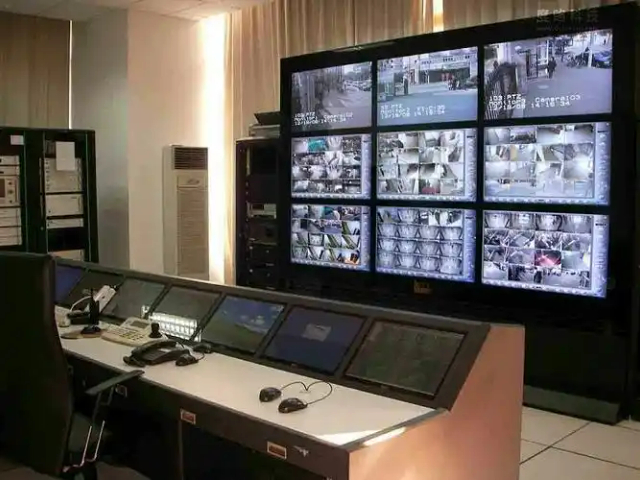

    智慧景區安防監控系統系統由前端攝像機、傳輸網絡、視頻管理服務器、存儲管理服務器、存儲陣列、拼接電視墻、控制臺等設備組成。劃分為景區出入口、辦公區和游客區等多個室內外監控區域。室內監控點位主要分布在景區出入口、售票區域、辦公區域等，室外監控點主要分布停車場、游客區域等處。根據監控點位置和監控范圍采用不同類型不同規格的攝像機，實現24小時晝夜監視。系統前端視頻監控設備，主要有室外彩色高速球型攝像機、室內彩色高速球型攝像機、室內高清網絡攝像機、室外高清網絡攝像機、標清網絡攝像機、紅外彩色固定槍式攝像機、電梯特用攝像機、彩色半球攝像機等。所有前端設備接入景區的中心機房，中心機房配置拼接屏組成的監視墻，借助遠程視頻監控管理平臺，實現對整個景區所有建筑物內外和區域的多方位監控。攝像機資料全部采用集中存儲保存，保存資料30天以上。功能(1)視頻監視功能：采用網絡攝像機，獲得監視范圍內清晰的視頻圖像，滿足醫院范圍內不同部位的監控要求，實現24小時監控；(2)集中存儲功能：前端網絡攝像的視頻信號通過網絡寫入網絡存儲設備（NVR），錄像保存時間達到30天或30天以上，錄像分辨率可達720P以上；。全椒智慧園區安防監控系統技術指導安徽時宇安防安裝，明碼標價無隱藏，含輔材 + 調試，按需報價透明，本地團隊性價比拉滿。

    隨著社會的發展、城市的擴大、交通體系的興建、新型建筑的建設，安防監控系統的應用越來越受到人們的重視，在很多事情發生后，總是需要通過監控記錄來說明問題，而且也常常能震懾罪犯把違法犯罪消除于萌芽。因此，安防監控系統于我們日常生活中的必要性愈加突出，而安防監控系統材料設備安裝的合理可靠也成為了保障其系統功能正常發揮作用的首要條件。1配線的技能需要安防監控體系配線不但要滿意有關數據目標的需要，還要在線路布設時規劃合理、安全牢靠、結實規整。其技能需要如下：1、運用導線其額外電壓應大于線路的作業電壓，導線的絕緣應契合線路的裝置方法和敷設的環境條件，導線的橫截面積應能滿意供電和機械強度的需要。2、配線時應盡量防止導線有接頭。除非用接頭不行的，其接頭有必要選用壓接或焊接，導線銜接和分支處不應受機械力的效果。穿在管內的導線，在任何狀況下都不能有接頭，必要時盡可能將接頭接在接線盒內接線柱上。3、配線在修建物內的裝置要堅持水平或筆直。配線應加套管維護(PVC管或鍍鋅鋼管，按室內配管的技能需要選配)，天花板走線可用金屬軟管，需固定得保險漂亮。4、信號線不能與大功率電力線平行，更不能穿在同一管內。如因環境所限。

    在進行工程設計前，設計者對被防護對象的現場進行與系統設計相關的各方面情況的了解、調查和考察。3初步設計。工程設計方(或承建方)依據設計任務書(或工程合同書)、現場勘察報告和**相關法律法規以及現行規范、標準的要求，對工程建設項目進行方案設計的活動。初步設計階段所形成的技術文件應包括：設計說明、設計圖紙、主要設備材料清單和工程概算書等。在安防系統中，這個階段比建設行業要求的設計深度會有所加深，并且由于安防產品的離散化特點，要求提供產品的供應廠家或者品牌信息，以便核實造價。這個階段的許多工作為建筑設計等其他設計的配合設計做了一個基本的準備。4方案論證。是建設方**的對設計方(或承建方)編制的初步設計文件進行質量評價的一種評定活動。它是保證工程設計質量的一項重要措施。方案論證的評價意見是進行工程項目正式設計的重要依據之一。5正式設計。是設計方(或承建方)依據方案論證的評價結論和整改意見，對初步設計文件進行深化設計的一種設計活動。正式設計階段所形成的技術文件應包括：設計說明(包含整改意見落實措施)、設計圖紙、主要設備材料清單和工程預算書等。這個階段相當于建設行業施工圖設計階段。安徽本地極速響應，持證團隊規范施工，含質保 + 遠程支持，低價不低質超劃算。

    特別指出的是隨著新建工程的大規模建設，安全技術防范系統工程設計需要直接對建筑設計(物防)和其后的保衛管理措施提出要求和建議，并盡可能滿足安全保衛部門在設計前提出的管理要求，這也充分體現了人防、物防和技防相結合的原則。在這里，特別強調總體構思的要求，這是多方位規劃、統籌設計的重要環節。一方面結合縱深防護體系的思想，針對現場建筑格局分布情況，合理設定攝像機的設置位置和配置數量；另一方面，還要根據現場分布特點，合理選擇傳輸方式，從而進一步確認技術路線和系統配置。特別針對高風險等級工程項目，應注意對視頻安防監控系統的特別設計要求：如低照度，寬動態攝像機要求，攝像機的隱蔽協調安裝等。結合選定的視頻安防監控系統設備的特點。對人防和物防提出一些合理化的建議，這是保證視頻安防監控系統正常發揮效能的基本條件。以監控中心的設置為例，特別強調值班制度，提出對值機人員和系統管理員素質和數量的基本要求，監控中心防入侵措施與基本生活設施的配置，以及緊急情況下的應急預案等。圖紙應能對系統進行有效、準確的描述，并做到與文字說明相互印證和相互呼應，圖文表的數據應一致，格式符合規范要求。1-16 路靈活選！時宇監控安裝套餐，打包直省 20%，含安裝 + 質保，價格合理無套路。定遠什么是安防監控系統品質保證

按需適配更省心！時宇安防定制監控，根據場地規模優化配置，本地售后保障，定制化守護更專業。全椒智慧園區安防監控系統技術指導

    在攝像桿底部窨井到各腰型孔之間放置穿線用鐵絲。表示成180°夾角腰型孔中心連線應與道路走向平行表示穿線鐵絲攝像桿安裝場景示意圖攝像機云臺制作與安裝用途：安裝攝像機（球型攝像機），如自帶云臺則根據實際情況安裝結構：見《攝像頭云臺圖》；尺寸：見《攝像機云臺圖》；制作要求：見《攝像機云臺圖》圖中文字說明安裝方式：通過抱箍將云臺部件1固定于攝像桿上，如《攝像機云臺安裝示意圖》，云臺安裝方向參考現場實際環境需要；安裝工具：活動扳手、扶梯或登高車；安裝要求：安裝牢固；對攝像機云臺部件1，走線孔應正對攝像桿腰形孔；土建施工及安裝立桿的要求投標方應實地測量技術數據，以便估算工程量。、線纜埋地的溝槽尺寸：人行道為×（寬×深），車行道為×（寬×深）。溝底先鋪C20砼墊層，線纜敷設后，用細砂回填夯實，再根據實際情況復原路面。、敷設的線纜除埋在花壇的或有特別說明的用PVC管保護，其他部分要用鍍鋅鋼管進行保護；裸露在外的線纜（架空的除外）全部采用鍍鋅鋼管加以保護。攝像機立桿采用好品質無縫鋼管具有強抗風堅固耐用安裝簡便的特點立桿作工精致樣式美觀，可根據象嶼農產各平臺的具體要求定做。全椒智慧園區安防監控系統技術指導
